Solutions pour centres de données IDC

Temps De Publication：

2023-09-01 09:06

Sources：

1、Aperçu du centre de données

Avec le développement de l'industrie de la communication, la construction de centres de données modulaires est devenue une tendance courante. Fort de ses années d'expérience, Changcheng fournit des produits innovants de la série optique pour centres de données modulaires, notamment des cadres de distribution optique, des modules, des cavaliers préterminés et d'autres produits, qui présentent une densité et une évolutivité élevées et conviennent à la mise à niveau en douceur des futurs grands centres de données de 40G/100G/400G.

Avec l'arrivée de l'ère du big data, le développement des centres de données Internet a amélioré le niveau global de la puissance de calcul et a inauguré la construction à grande échelle. Le taux de transmission interne des données des centres de données internet est également passé des réseaux gigabit et gigabit initiaux au stade du déploiement à grande échelle de l'"accès 25G+interconnexion 100G". À l'ère de l'"accès 100G+interconnexion 400G", les centres de données ont également commencé à se déployer et à ouvrir la voie aux futures liaisons 800G.

2、 Application de la fibre optique OM3/OM4/OM5

Actuellement, la distance moyenne entre le centre de données Internet TOR et le commutateur de feuille est d'environ 45 mètres, et la distance entre le commutateur de feuille et le commutateur de crête est de 200 mètres. Le système de fibre optique OM3/OM4 peut être utilisé pour la liaison du commutateur de feuille TOR, tandis que le système de fibre optique OM4/OM5/OS2 est recommandé pour la liaison du commutateur de crête de feuille.

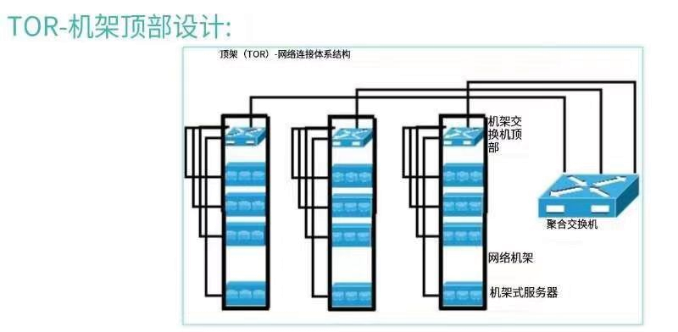

2.1 La distance moyenne entre les commutateurs TOR et les commutateurs à feuilles est d'environ 45 mètres. Le système de fibre optique OM3/OM4 peut être utilisé dans la liaison du commutateur à feuilles TOR.

2.2 Il est recommandé d'utiliser des systèmes de fibre optique OM4/OM5/OS2 dans la liaison des commutateurs de type "leaf ridge" avec une distance inférieure à 200 mètres.

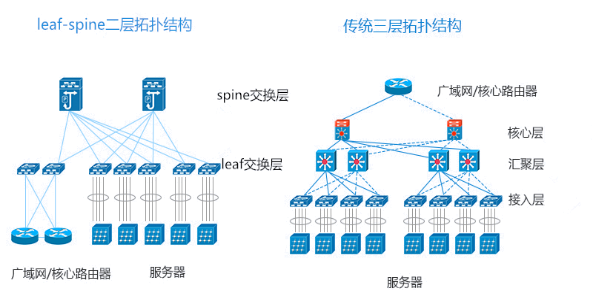

Dos à feuilles et motifs d'interrupteurs à feuilles :

2.3 Norme Ethernet utilisant la fibre optique OM3-OM5

vitesse (Gb/s)	standard	longueur d'onde (nm)	Nombre de fibres optiques de communication bidirectionnelle	Distance de transmission maximale (m)
vitesse (Gb/s)	standard	longueur d'onde (nm)		OM3	OM4	OM5
10	10GBASE-SR	850	2	300	550	550
25	25GBASE-SR	850	2	70	100	100
40	40GBASE-SR4	850	8	100	150	150
100	100GBASE-SR4	850	8	70	100	100
100	100GBASE-SR10	850	20	100	150	150
400	400GBASE-SR16	850	32	70	100	100
	400GBASE-SR8	850	16	70	100	100
	400GBASE-SR4.2	850	8	70	100	150

3.schéma de mise en réseau du cadre de distribution MPO haute densité HDF

Le répartiteur de fibre optique de la série HDF est adapté à une installation en armoire ou en rack standard de 19 pouces. Le répartiteur de fibre optique est disponible en 1U et 4U, avec une hauteur maximale de 1U supportant 144 cœurs (double adaptateur LC) ou 72 ports MPO, et une hauteur maximale de 4U supportant 576 cœurs (double adaptateur LC) ou 288 ports MPO. Il peut prendre en charge toutes les solutions d'application 40G-400G actuelles. Pour les applications 400G, Changfei a lancé une série de solutions réseau 400G, dont 400G-SR8400G-DR4400G-FR4.

3.1 Interconnexion 2400G-SR8 : Le cœur adopte un commutateur dorsal à interface 400G-SR8, et la couche de feuilles adopte 400G-SR8. Le MTP16, qui est un multimode à longue portée et à faible perte, résout parfaitement l'interconnexion des applications 400G.

Recommandation de produit pour la solution d'interconnexion 400G-SR 8 :

nom	modèle	dosage
Dorsale pré-terminée	CCOFC-MTP/M-MTP/M-LSZH-OM5-16F-50m	1
Panneau de raccordement MTP	CCOFC-AP-6MTP	2
Répartiteur de fibres MDA	CCOFC-HDF-4U	1
Répartiteur de fibres EDA	CCOFC-HDF-1U	1
Cordon de raccordement MTP	CCOFC-MTP/F-MTP/F-LSZH-OM5-16F-5m	2

3.2Interconnexion 400G-DR4 : Le cœur adopte un commutateur d'interface 400G-DR4, la couche de feuilles adopte un 100G-DR, et la connexion MTP à 8 cœurs en mode unique et à faible perte à long terme sera mise à niveau pour atteindre les futurs taux 400G.

Recommandation de produit pour la solution d'interconnexion 400G-DR4 :

nom	modèle	dosage
Dorsale pré-terminée	CCOFC-MTP/F-MTP/F-LSZH-G657A2-8F-50m	1
Panneau de raccordement MTP	CCOFC-AP-6MTP	2
Répartiteur de fibres MDA	CCOFC-HUDF-4U	1
Répartiteur de fibres EDA	CCOFC-HDF-1U	1
MTP Patch cord	CCOFC-MTP/F-MTP/M-LSZH-G657A2-8F-5m

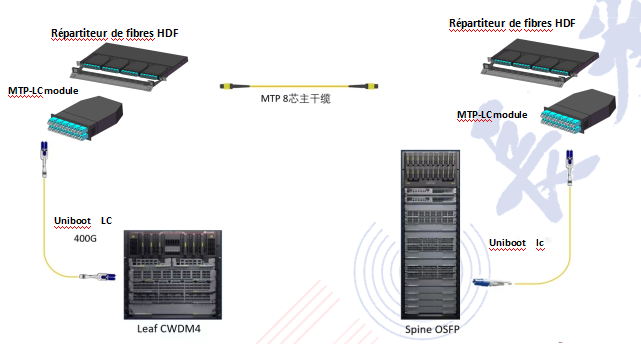

3.3 Interconnexion 400G-2FR4 : Le cœur adopte un commutateur d'interface 400G-2FR4 et la couche lame adopte 100G-CWDM4. Le support long MTP monomode à faible perte et Uniboot sont connectés aux applications 400G.

Recommandation de produit pour la solution d'interconnexion 400G-2FR4:

nom	modèle	dosage
Dorsale pré-terminée	CCOFC-MTP/F-MTP/F-LSZH-G657A2-8F-50m	1
Module MTP(MPO)-LC	CCOFC-12-MTP-DLC/UPC-G657A2	2
Cadre de distribution MDA	CCOFC-HDF-4U	1
Cadre de distribution EDA	CCOFC-HDF-1U	1
LC-LC Cordon de raccordement	CCOFC-UnibootLC/U-UnibootLC/U-LSZH-G657A2-20-5m	2

4、À propos du CCOFC

La société CCOFC est une entreprise de haute technologie et d'infrastructure informatique spécialisée dans la recherche et le développement, la production et la vente, et est une marque bien connue de réseaux intelligents et de câblage complet ; Couverture des produits # série de câbles optiques de communication # série de centres de données # série de câblage complet en fibre optique # série de câbles en cuivre produits et solutions ; Aider au lancement complet de l'Eastern Digital et de l'Western Computing, et fournir des produits et un soutien technique à des milliers de projets d'ingénierie tels que # construction de centres de données # cerveau du gouvernement # éducation intelligente # soins de santé numériques.

L'équipe de l'entreprise est profondément impliquée dans l'industrie de la communication depuis 21 ans, adhérant à la philosophie d'entreprise de la qualité comme fondement, et créant un leader mondial et une marque bien connue dans l'industrie de la communication optique pour le câblage complet. J'ai participé à des expositions influentes et représentatives de l'industrie des technologies de la communication, telles que le CIOE China Optical Expo, en Allemagne, en France, en Inde, en Égypte, au Viêt Nam, à Singapour, etc. Le parcours glorieux de 21 ans est une histoire d'amélioration continue de la qualité et de l'innovation technologique dans le domaine de la communication optique.
