Solution fibre FTTH jusqu'au domicile

Temps De Publication：

2023-08-25 11:38

Sources：

CCOFC | Technologie Changcheng

1、 Aperçu du projet

Avec le développement rapide du réseau chinois, la fibre FTTH jusqu'au domicile est une tendance inévitable, et seule la fibre permet d'atteindre une bande passante de plus de 100 Mbps jusqu'au domicile. Par conséquent, la fibre optique jusqu'au domicile est devenue un choix inévitable et un axe de développement. Ces dernières années, avec le développement continu de la technologie FTTH, CCOFC a réalisé des milliers de projets de rénovation et de nouveaux projets FTTH, devenant ainsi un fournisseur de produits de haute qualité et un fournisseur de support technique pour les opérateurs de communication.

2、 Plan de conception du projet

En fonction de la distribution ciblée des différents scénarios environnementaux, on distingue généralement les catégories suivantes : immeubles résidentiels ou de bureaux à haute densité, immeubles résidentiels à faible densité, grandes entreprises ou hôtels.

Standardisation de la conception: L'ensemble du système est conforme aux normes de câblage recommandées par le CCITT ; il est conforme aux normes du système de câblage interne recommandées par l'EIA/TIA pour les bâtiments, ainsi qu'aux normes électriques générales de communication en vigueur en Chine.

Indicateurs de conception: La puissance optique de réception de l'ONU est de -18dBm à -20dBm, et l'indicateur d'extrémité utilisateur a une bande passante de 100Mbps par utilisateur.

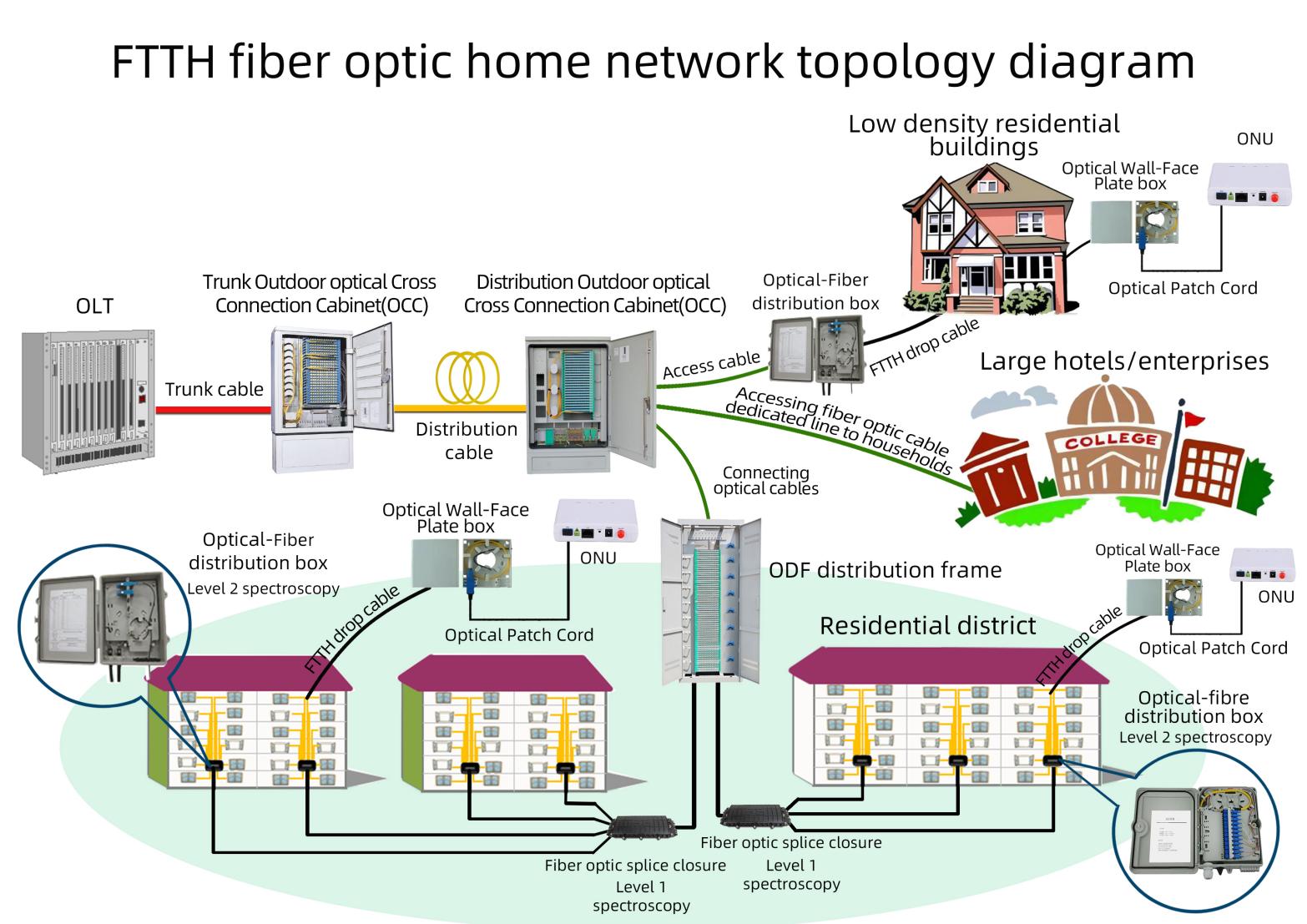

Diagramme de topologie du schéma:

三、Liste des produits du programme recommandés

nombre	nom	modèles	remarque
1、	Câble optique extérieur	96 / 48 / 24 / noyau	Câblage de coffre/câblage/câblage de distribution d'accès
2、	Boîte de transfert de câble optique	576 noyau	Backbone/ distribution du câblage
3、	Armoire de distribution de fibres optiques	720 noyau
4、	Boîte de jonction de câbles	3 in 3 out
5、	Boîte à bornes pour fibres optiques	24/48 noyau
6、	Séparateur PLC	1:8/1:16/1:32
7、	Câble de chute	2 noyau
8、	Connecteur optique à assemblage rapide sur le terrain	SC/UPC
9、	cordons de raccordement en fibre optique	SC/UPC-SU/UPC
10、	Panneau de raccordement en fibre optique	SC SX
11、	ONU	XPON

四、Caractéristiques de la conception

Ouverture: L'ensemble du système CCOFC peut connecter des ordinateurs, des commutateurs et des téléviseurs de différents fabricants et modèles, prenant en charge différentes structures de réseau. Il prend en charge la mise en œuvre de fonctions étendues telles que le WIFI.

Commodité: CCOFC répond aux exigences de déplacement des appareils terminaux et de changement de ligne. Tant que de simples cavaliers sont placés sur le cadre de distribution, il est facile de transférer et de connecter l'équipement.

Progressivité: La CCOFC adopte des normes techniques et des processus de construction avancés afin de ne pas rester à la traîne pendant plusieurs années.

Fiabilité: Les équipements et les matériaux sélectionnés par la CCOFC ont été certifiés par le pays, répondent aux normes de sécurité, ont un degré élevé d'intégration et peuvent satisfaire aux exigences d'une transmission sûre.

五、 À propos du CCOFC

CCOFC | Changcheng Technology Co., Ltd. est une entreprise de haute technologie et d'infrastructure informatique spécialisée dans la recherche et le développement, la production et la vente, et est une marque bien connue de câblage intégré de réseau intelligent ; Couverture des produits # Série de câbles optiques de communication # Série de centres de données # Série de câblage complet de fibre optique # Série de câblage complet de câble de cuivre produits et solutions ; Aider au lancement complet de l'informatique numérique orientale et occidentale, et fournir des produits et un soutien technique pour des milliers de projets d'ingénierie tels que # construction de centres de données # cerveau du gouvernement # éducation intelligente # soins de santé numériques.

L'équipe de CCOFC | Changcheng Technology Company est profondément impliquée dans l'industrie de la communication depuis 21 ans, adhérant à la philosophie commerciale de la qualité comme fondement, et créant un leader mondial et une marque bien connue dans le câblage complet de l'industrie de la communication optique. J'ai participé à des expositions influentes et représentatives de l'industrie des technologies de la communication, telles que le CIOE China Optical Expo, en Allemagne, en France, en Inde, en Égypte, au Viêt Nam, à Singapour, etc. Le parcours glorieux de 21 ans est une histoire d'amélioration continue de la qualité et de l'innovation technologique dans le domaine de la communication optique.
